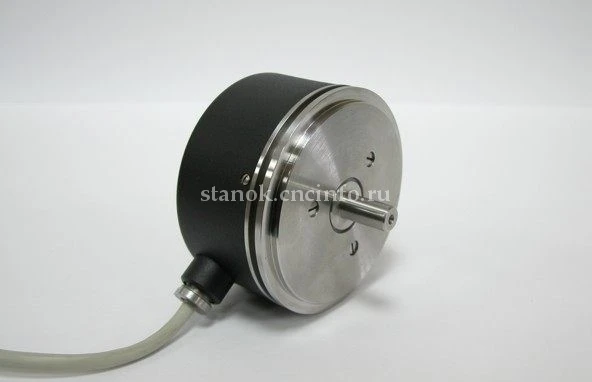

Датчик угловых перемещений ЛИР-ДА395 СКБ ИС

Датчик предназначен для измерения угловых перемещений.

Прецизионный абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: фотоэлектрический.
Диаметр корпуса 90 мм.
Разрешающая способность до 24 разрядов на оборот.
Способ выдачи данных - последовательный SSI. Двоичный код.
Напряжение питания - +5 В.
Цельный вал.

ООО ИЦ «Станкосервис» - официальный партнер компании СКБ ИС.
Датчик угловых перемещений ЛИР-ДА395 СКБ ИС
0 5 5 1
Датчик угловых перемещений ЛИР-ДА395 СКБ ИС
(1)
Датчик предназначен для измерения угловых перемещений.

Прецизионный абсолютный датчик углового положения (абсолютный энкодер).
Принцип действия: фотоэлектрический.
Диаметр корпуса 90 мм.
Разрешающая способность до 24 разрядов на оборот.
Способ выдачи данных - последовательный SSI. Двоичный код.
Напряжение питания - +5 В.
Цельный вал.

ООО ИЦ «Станкосервис» - официальный партнер компании СКБ ИС.
Измерение угловых перемещений
Производитель: СКБ ИС
Многооборотный Нет
Разрешение в пределах одного оборота, бит (кол. позиций) 18 (262144)
19 (524288)
20 (1048576)
21 (2097152)
22 (4194304)
23 (8388608)
24 (16777216)
Выходной код двоичный код
Способ выдачи данных SSI последовательный
Особенность конструкции Цельный вал
Модификация преобразователя А
Конструктивное исполнение 3; 4
Напряжение питания, В +5
Выходной сигнал RS-422
Интервал рабочих температур °С от 0 до +70
от -40 до +85
Класс точности 4 класс ±3,5"
4 класс ±5"
Масса (без кабеля) 0,7 кг
Степень защиты от внешних воздействий IP64
Максимальная скорость вращения вала, об./мин. 4000
Вибрационное ускорение в диапазоне частот (55...2000) Гц ≤ 100 м/с2
Момент трогания ротора (20°C) ≤ 0,01 Н·м
Допустимая осевая нагрузка на вал ≤ 10 Н
Допустимая радиальная нагрузка на вал ≤ 10 Н
Ударное ускорение ≤ 300 м/с2
Момент инерции ротора 2,0х10-5 кг·м²
Ток потребления ≤ 220 мА
Диаметр корпуса, мм 90
Максимальная скорость вращения вала без сбоя выходного кода, 18..21 бит

300 об./мин

Максимальная скорость вращения вала без сбоя выходного кода, 22 бит

150 об./мин

Максимальная скорость вращения вала без сбоя выходного кода, 23 бит 70 об./мин
Максимальная скорость вращения вала без сбоя выходного кода, 24 бит 35 об./мин
